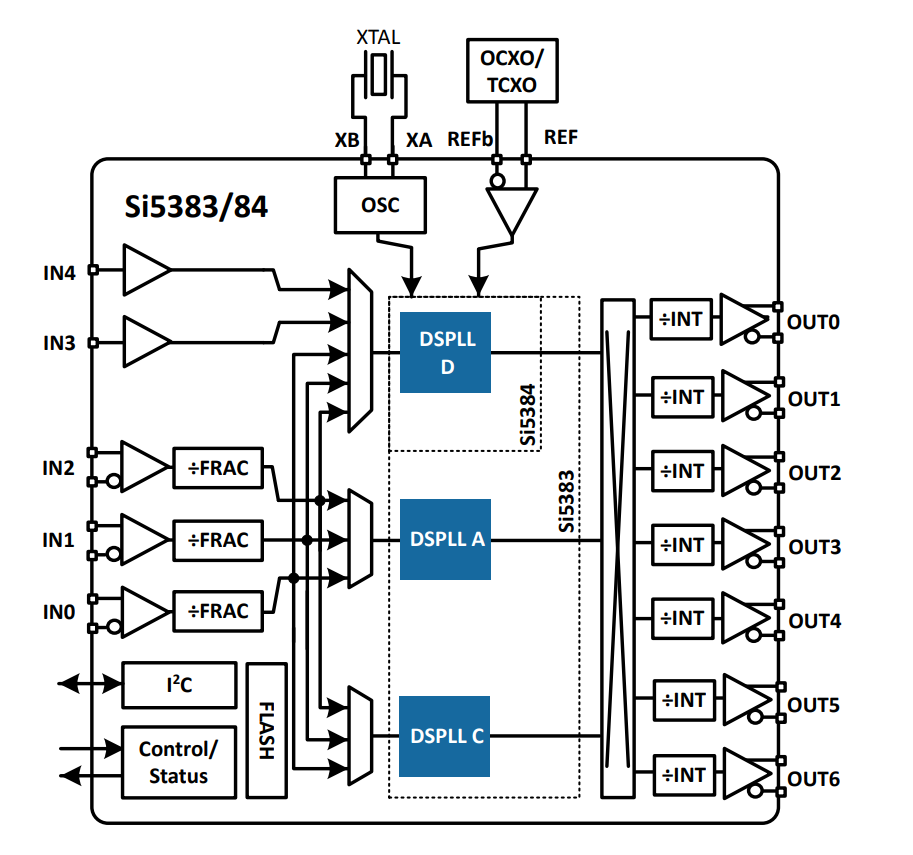

SI5383B-D00100-GM 時鐘芯片支持 1 PPS 至 750 MHz 輸入的網絡同步時鐘，Si5383/84 擁有業界更小尺寸和更低功耗的網絡同步時鐘，具備好頻率合成靈活性和低抖動。 Si5383/84 非常適合無線回程、IP 無線電、小型宏單元通信系統以及需要傳統網絡同步和基于數據包的網絡同步的數據中心交換機。 三種獨立的 DSPLL 可分別配置為 SyncE PLL、IEEE 1588 DCO 或通用 PLL，適用于處理器/FPGA 時鐘。Si5383/84 還可用于需要 Stratum 3/3E 合規的舊式 SETS 系統。此外，DSPLL D 上可鎖定 1 PPS 輸入頻率。DCO 模式提供兆分之一 (ppt) 的高精度定時調整。Si5383/84 設計有自己的特點，允許設備通過 廣泛的頻率范圍接收 TCXO/OCXO 參考，參考時鐘抖動不會降低輸出性能。可通過串行接口對 Si5383/84 進行配置，還可使用 ClockBuilder Pro 軟件對 Si5383/84 輕松編程。此外，還提供工廠預 編程設備。

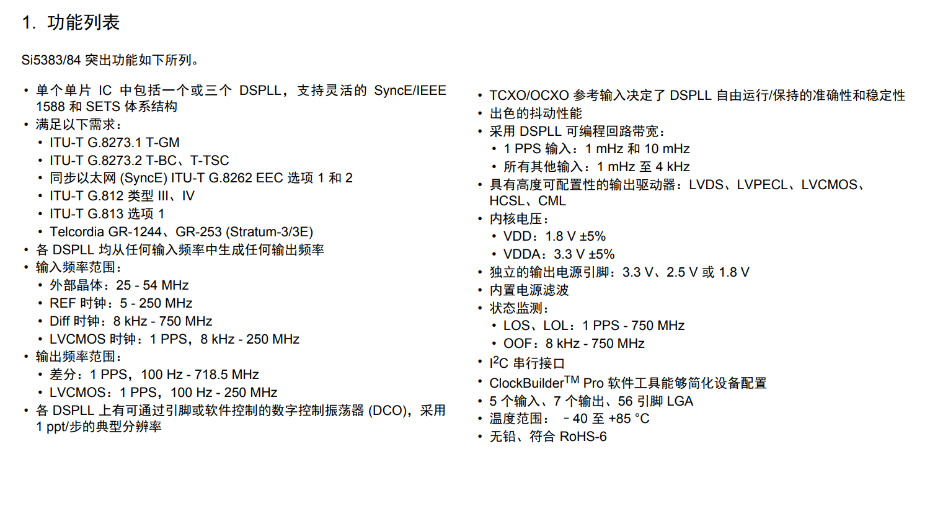

主要特點

 ? 單個單片 IC 中包括一個或三個單獨的 DSPLL，支持靈活的 SyncE/IEEE 1588 和 SETS 體系結構

 ? 輸入頻率范圍：

    ? 外部晶體：25 - 54 MHz

    ? REF 時鐘：5 - 250 MHz

    ? Diff 時鐘：8 kHz - 750 MHz

    ? LVCMOS 時鐘：1 PPS，8 kHz - 250 MHz

 ? 輸出頻率范圍：

    ? 差分：1 PPS，100 Hz - 718.5 MHz

    ? LVCMOS：1 PPS，100 Hz - 250 MHz

? 不到 150 fs 的低抖動

應用

 ? 同步以太網 (SyncE) ITU-T G.8262 EEC 選項 1 和 2

? 電信大主時鐘 (T-GM)，由 ITU-T G.8273.1 定義

 ? 電信邊界時鐘和從時鐘（T-BC，T-TSC），由 ITU-T G.8273.2 定義

 ? IEEE 1588 (PTP) 從時鐘同步

 ? Stratum 3/3E、G.812, G.813、GR-1244、GR-253 網絡同步

 ? 1 Hz/1 PPS 時鐘倍頻器
