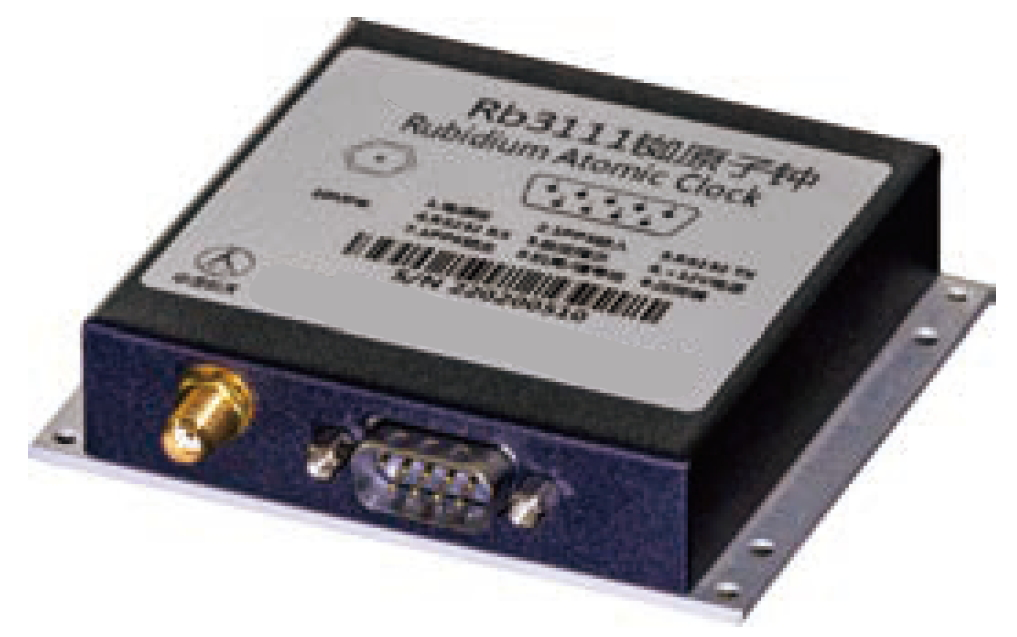

商用小型銣原子鐘是一款應用于地面靜態載體的高精度小型銣原子頻率標準。適用于同步通信、電網監測以及時間統一系統等領域。

• 技術指標 輸出頻率：10MHz 頻率準確度：≤5E-10，≤5E-11（外部馴服） 頻率復現性：≤2E-11 波形：正弦波 輸出功率：≥7dBm 輸出阻抗：50Ω 諧波：≤-30dBc 雜波：≤-70dBc 啟動時間：
  ?5min內鎖定，頻率準確度≤1E-8；
  ?10min內頻率準確度≤1E-9（外部馴服）（+25℃環境） 存儲溫度：-40℃~+85℃ 功率：預熱≤24W，穩態（+25℃）≤12W 外形尺寸：76mm×76mm×20mm 重量：≤250g
• 頻率調節 電壓壓控：0~5V；總范圍：≥±5E-9 指令精調：范圍：±5E-9；分辨率：5E-13 指令粗調：范圍：≥±5E-7；分辨率：1E-10
• 1PPS馴服選項指標 1PPS輸入：
  ?信號幅度：3.3V LVTTL；
  ?脈沖寬度：100ns~100μs
  ?上升沿時間：≤10ns 1PPS輸出：
  ?信號幅度：3.3V LVTTL；
  ?脈沖寬度：≥20μs
  ?上升沿時間：≤10ns
  ?同步精度：≤50ns；
  ?保持精度：≤1μs（馴服24h后保持24h） 馴服鐘頻率：
  ?頻率準確度：≤5E-12（馴服24h后）
  ?長期穩定度：≤3E-13/天

• 性能選型 頻率穩定度：
  ?S1：1s≤3E-11；10s≤1E-11，100s≤3E-12；
  ?S2：1s≤1E-11；10s≤3E-12，100s≤1E-12 相位噪聲dBc/Hz：
  ?S1：1Hz≤-70；10Hz≤-100；100Hz≤-125；1kHz≤-145；10kHz≤-145
  ?S2：1Hz≤-80；10Hz≤-110；100Hz≤-135；1kHz≤-150；10kHz≤-150 天漂移率：
  ?S1：優于±1E-11；
  ?S2：優于±5E-12； 年漂移率：優于±5e-10； 頻率溫度特性（-10℃~+40℃）：
  ?S1：優于±5E-10；
  ?S2：優于±3E-10； 工作溫度范圍：
  ?S1：-30℃~+65℃；
  ?S2：-10℃~+40℃； 電源電壓：+12V±1V； 可選外秒馴服：
  ?X0：無馴服；
  ?X1：1PPS馴服；
• DB9接口定義 管腳1：電源地 管腳2：1PPS輸入（可選項，無選項時開路），3.3V LVTTL 管腳3：RS232 TX端，數字輸出 管腳4：RS232 RX端，數字輸入 管腳5：鎖定指示（失鎖+5V，鎖定0V） 管腳6：+12V電源正極（+24V可選） 管腳7：1PPS輸出（可選項，無選項時開路），3.3V LVTTL 管腳8：機殼地/信號地 管腳9：調試用，參考地為信號地
